Рукава гидравлические высокого давления с присоединительной арматурой различных конструкций и размеров

ГОСТ 6286-73

Рукава высокого давления армированные ГОСТ 6286-73 предназначены для соединения и компенсации взаимных перемещений гидроагрегатов в гидросистемах и гидростатических трансмиссиях тракторов и сельхозмашин, работоспособных в условиях умеренного и холодного климата.

Рукава гидравлические высокого давления с присоединительной арматурой различных конструкций и размеров ГОСТ 6286-73

Рукава с наконечниками изготавливаются любой длины согласно спецификации заказчика. При производстве опрессовки рукавов высокого давления с наконечниками применяются гидравлические шланги отечественных и европейских производителей. Полная номенклатура комплектующих, применяемых в производстве, сертифицирована в России и соответствует либо превышает требования стандартов ГОСТ 6286-73.

Рукава гидравлические высокого давления изготавливаются серийно со следующими исполнениями присоединительной арматуры согласно: ТУ 3148-001-20871731; ТУ 3148-002-20871731; ТУ 3148-003-20871731; ТУ 3148-004-20871731, а также концевой арматурой по ТУ 23.1.40-80.

Если данные размеры не подходят, то необходимо указать марку или тип оборудования и сообщить следующие сведения (для заказа рукавов РВД достаточно заполнить формулу на каждый типоразмер):

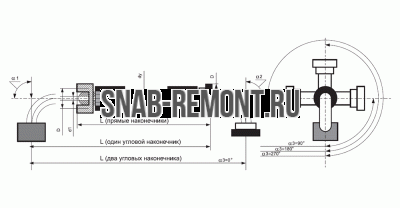

РВД Dy. Pразр. L. R. XX-a1/XX-a2.D/D-k-a3, где:

  • Dy — условный проход, (мм);
  • Рразр. — разрывное давление РВД, (МПа);
  • L — длина РВД, (мм);
  • R — минимальный радиус изгиба РВД, (мм);
  • XX — код исполнения наконечников по ТУ 3148-001-20871731, ТУ 3148-002-20871731, ТУ 3148-003-20871731, ТУ 3148-004-20871731; (при необходимости для согласования направляем схемы, проработанных корпусных элементов);
  • a1 — угол изгиба левого ниппеля, градусы;
  • a2 — угол изгиба правого ниппеля, градусы;
  • a3 — угол поворота правого наконечника относительно левого, градусы;
  • D — размер резьбы накидной гайки или резьбового ниппеля, диаметр фланца, или гладкого ниппеля, (мм);
  • K — климатическое исполнение (Т, У1, ХЛ).

Справочная информация

Формула расчета разрывного давления: Pн = Pраз/n, где:

  • Pн — номинальное давление гидросистемы, МПа;
  • Pраз — разрывное давление рукава, МПа;
  • n — коэффициент запаса, учитывающий скорость перемещения рабочих органов машин, наличие динамики и гидроударов в системе.
