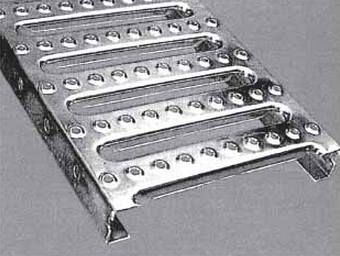

Тип «ТРАП»

Цену уточните у менеджера

Наличие: Есть в наличии

Выберите доступный вариант товара (отмеченый *)

Количество :

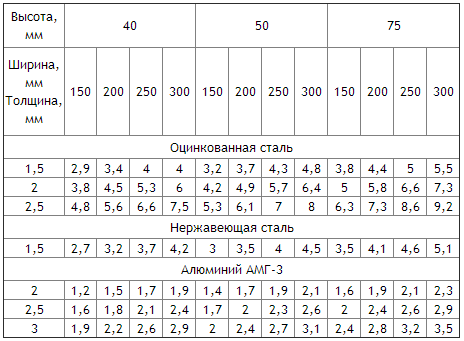

Описание Коэффициент пере... Вес погонного ме... Таблица нагрузок Типы крепления

Для пересчета нагрузки табличные данные необходимо умножить на соответствующий коэффициент

Применяемый материал	Величина нагрузки	Величина прогиба
08Х18Н10	0,83	0.95
10Х17Н13М2Т	0.89	0.95
АМГЗ	0.76	2.94

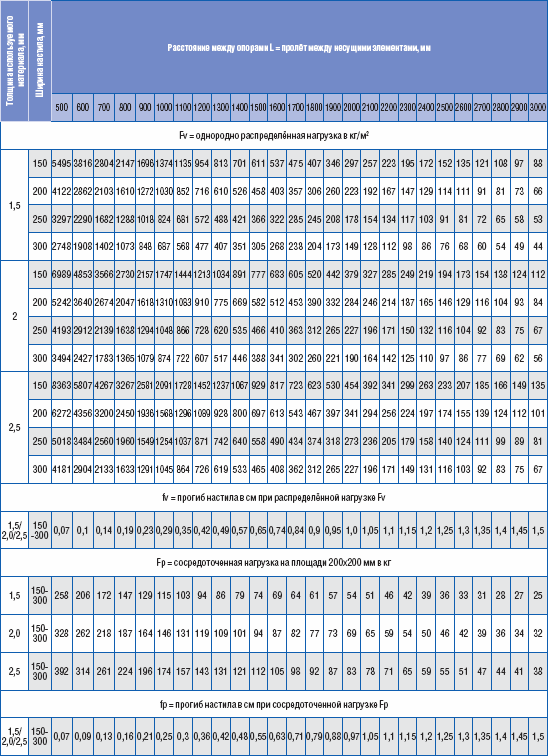

Таблица нагрузок ППН типа «Трап» высотой 40 мм

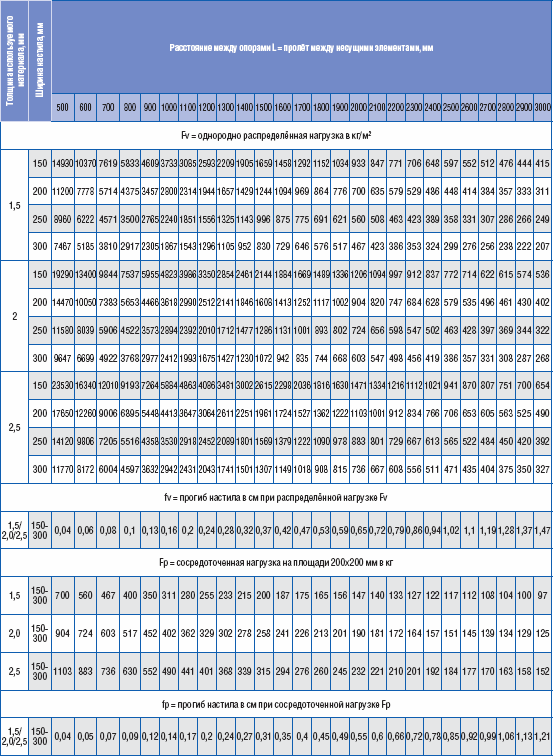

Таблица нагрузок ППН типа «Трап» высотой 50 мм

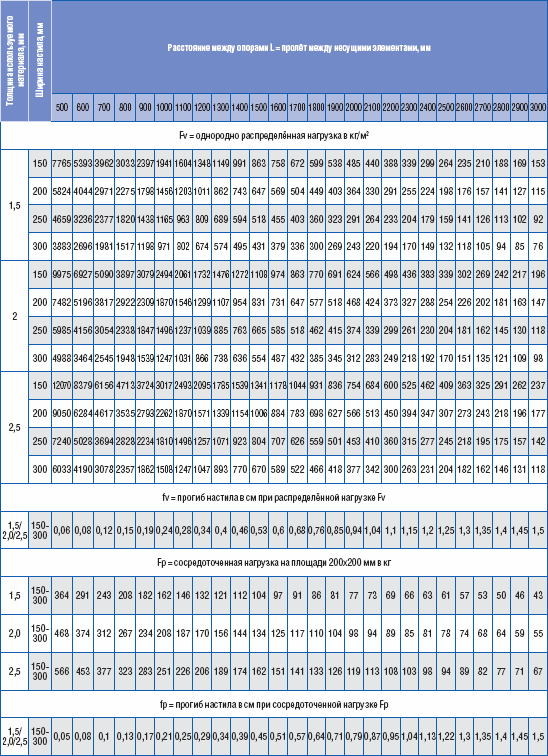

Таблица нагрузок ППН типа «Трап» высотой 75 мм.

Овальная шайба

Изготавливается из черной и оцинкованной стали или пластика.

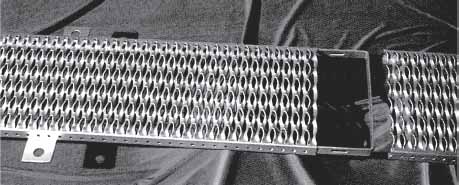

Для соединения стального профилированого настила по длине применяется сборочный уголок.

Сборочный уголок предназначен для крепления стального просечно профилированого настила и ступеней из него к опорной конструкции.
Он может быть приварен к настилу или прикреплен винтами с возможностью подгонки по месту.

ширина настила, мм	ширина сборочного уголка, мм	а	b	с	d	е
180	175	20	17,5	35	90	55
				45
				70
240	235	20	17,5	35	120	85
				45
				70
300	295	20	17,5	35	180	85
				45
				70
