Производится методом заливки разных типов смол в специальную форму. Для армирования используется стекловолокно, которое предварительно укладывается в форму под углом 90 градусов друг относительно друга.
Благодаря такому положению армирующих прутков настил может нести нагрузку в любом направлении.

Типы смолы

1.Полиэстеровая смола (ISO). Наиболее применяемая.
Пожаробезопасность: класс B2 по DIN 4102.
Механические свойства (стр.77).
Электрические свойства (стр.77).
Химическая стойкость (стр.77).
Термические свойства (стр.77).
2.Винилэстеровая (VH). Обладает повышенной химической стойкостью по сравнению с другими типами смол.
Пожаробезопасность: класс B2 по DIN 4102.
3.Феноловая смола (PH). Обладает повышенной степенью пожаробезопасности - B1 по DIN 4102.
При горении выделяет угарный газ малой токсичности. NBS анализ угарного газа (ppm) (стр.77).

Типы поверхности

1.Вогнутая («канавка») со степенью противоскольжения, отвечающей требованию DIN 51130 класс R13.
2.С покрытием кварцевым песком со степенью противоскольжения R16 по DIN 51130.
​3.Гладкая поверхность со степенью противоскольжения R11 по DIN 51130.

Цвета

Любой цвет по RAL.

Стандартное исполнение GFK-решётчатого литьевого настила

Тип смолы – полиэстеровая. Содержание стекловолокна – 35%. Поверхность вогнутая («канавка») со степенью противоскольжения, отвечающей требованиям DIN 51130 класс R13. Цвет – серый.

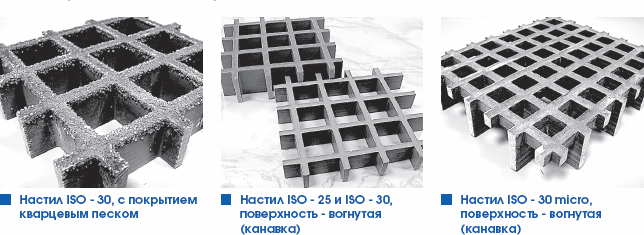

Некоторые виды GFK - решётчатого литьевого настила

​

Стандартные размеры модулей GFK- литьевых решеток

Тип настила Высота решетчатого настила Ширина несущего элемента настила, мм Чистовой размер ячейки, мм Стандартные размеры панелей (модулей), мм Вес (кг/кв. м)
ISO 15 15 6 44x44 1022x3007 1220x3660 5,5
ISO 25 25 7 30x30 1000x2000 1220x3600 11
ISO 30 30 7 30x30 1000x2000 1200x3660 13
ISO 30 micro 30 7 14x14 1000x2000 1200x3660 15
ISO 38 38 7 30x30 1000x2000 1220x3660 18
ISO 38 micro 38 7 14x14 1000x2000 220x3660 19,5
ISO 50 50 8 42x42 1000x2000 1220x3660 21

Настилы из стеклопластика (настилы GFK-решетчатые) обладают рядом преимуществ перед другими настилами.

1. Повышенная огнестойкость (при пожаре не происходит обрушение конструкций).
2. Пожаростойкость.
3. Низкая токсичность выделяемых при возгорании газов.
4. Коррозионная стойкость в агрессивных средах.
5. Высокая стойкость к ультрафиолетовому излучению.
6. Искробезопасность.
7. Электро- и магнитонепроницаемость.
8. Высокая механическая прочность.
9 . Широкий диапазон рабочих температур.
10. Малый удельный вес настилов.
11. Широкая цветовая гамма (любой цвет по RAL).

Перечисленные преимущества позволяют с успехом использовать настилы GFK-решётчатые в различных отраслях промышленности и гражданского строительства. Настилы используются в качестве площадок техобслуживания, переходов, лестничных маршей, эстакад. Существуют два типа настилов GFK-решетчатых: литьевой и профильный настилы.
Эти типы настилов отличаются друг от друга разными способами производства.

 ​

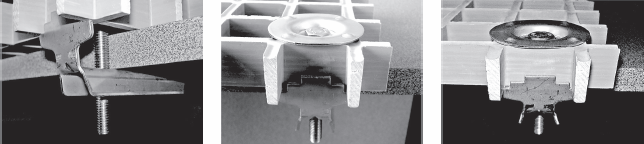

Стандартный тип крепления GFK - решётчатых настилов.
Изготавливается из нержавеющих сталей марок 1ОХ17Н13М2Т или ее аналогов.



Пояснения к таблице допустимых нагрузок

​

Тип настила Ширина пролета мм Сосредоточенная нагрузка, кг на пятне 200x200 мм Равномерно распределенная нагрузка. кг/кв. м Тип настила Ширина пролёта мм Сосредоточенная нагрузка, кг на пятне 200x200 мм Равномерно распределенная нагрузка, кг/кв. м
IS015 300 321 2685 ISO30. micro 300 816 11290
400 258 1041 450 552 3334
500 203 593 600 427 1405
600 159 355 750 301 863
700 122 282 900 203 425
800 199 97 1000 175 350
900 116 89 1200 136 205
IS025 300 642 5370 IS038. micro 300 1455 15015
450 453 1930 450 1020 6790
600 318 710 600 725 2825
750 205 366 750 521 1404
900 180 195 900 430 859
1000 126 140 1000 317 605
1200 113 105 1200 275 390
Величина нагрузок определялась при прогибе /125 от величины пролета. ISO50 500 1210 7885
800 915 2725
1000 745 1510
1200 595 850
1300 320 705
1400 260 540
1500 195 415

Свойства GFK - решетчатых настилов из полиэстеровой смолы

Механические свойства
  В длину В ширину
Предел прочности на разрыв 300 Мпа 200 Мпа
Предел прочности при изгибе 100 Мпа 220 Мпа
Предел прочности на сжатие 450 Мпа 90 Мпа
Модуль эластичности при разрыве 30000 Мпа 15000 Мпа
Модуль эластичности при изгибе 35000 Мпа 18000 Мпа
Модуль эластичности при сжатии 20000 Мпа 8000 Мпа
Предельное удлинение 1,0-1,8% 1,0-1,8%
Ударная вязкость (IZOD) 1600 1600
Предел прочности на срез 70 Мпа 70 Мпа
Электрические свойства
Спец. проходное сопротивление 10Е10-10Е15 Ом/см
Поверхностное сопротивление 10Е10-10Е13 Ом
Прочность на пробой 5 kV/мм
Предел ползучести (CTI) КАЗс/КВ500/КСб00
Диэлектрическая постоянная меньше 5
Диэлектрический фактор потерь 0.01
Термические свойства
Линейный коэффициент теплового расширения 12хЮЕ 61/К
Тепловая проводимость спец. теплоемкость 0,2-0,4 Вт/мК 1.0 -1.2 кДж/кгК
Продолжительно переносимая температура -100С+150С
Устойчивость формы изделия по Мартенсу 200 С
Прочие
Плотность 1.8 кг/дм
Водопоглощение 0,0015
Жаропрочность B2.UL94V1. ASTMD 635
Пожаростойкость UL94 VO. DIN5510 S4 SR2 ST2. К1.

Свойства феноловой смолы

BS анализ угарного газа Без пламени С пламенем
СО 2 300 5000
СО 50 100
HCL 0 0
SO 2 25 100
N0 2 0 0
NH3 0 0
HCN 0 0

Обладает повышенной степенью пожаростойкости B1 пo DIN 4102. При горении выделяет угарный газ малой токсичности. Используется в условиях, где необходима высокая пожаростойкость и низкая токсичность угарного газа.

Свойства винилэфирной смолы

Обладает повышенной, по сравнению с другими типами смол, химической устойчивостью к различным реагентам. Степень пожаростойкости - В2 по DIN 4102.

Химическая устойчисовть настила из полиэстеровой смолы

Реагент 20°С 50°С Реагент 20°С 50°С
Льняное масло, 100% + + Олеиновая кислота, 100% + +
Лизол +   Щавелевая кислота, все концентрации + +
Магнезиумхлорид, все концентрации + + Парафиновое масло, 100% + +
Магнезиумкарбонат, все концентрации + + Петролейный эфир, 100% + о
Магнезиумнитрат, все концентрации + + Петролеум + +
Магнезиумсульфат, все концентрации + + Фенол, 100% - -
Малеиновая кислота, все концентрации + + Фосфорная кислота, 10% + +
Хлорид марганца, все концентрации +   Фосфорная кислота, 50% + +
Метанол, 100% - - Фосфорная кислота насыщенная + +
Метилэстер метакриловой кислоты. 100% - - Пропиленгликоль, 100% + +
Метилэтилкетон, 100% - - Пиридин, 100% - -
Хлористый метил, 100% - - Азотная кислота, 5% + 0
Молочная кислота, 10% + + Азотная кислота, 10% + -
Молочная кислота концентрированная + - Азотная кислота, 30% + -
Минеральное масло, 100% + + Соляная кислота концентрированная + 0
Моноэтаноламин, 100% + - Двуокись серы, газ. + +
Моностирол, 100% о - Двуокись серы, раствор, 10% +
Моторное масло, 100% + + Сероуглерод, 100% - -
Нафталин, 100% + о Серная кислота, 10% + +
Ацетат натрия, все концентрации + + Серная кислота, 30% + 0
Бихромат натрия, все концентрации + + Серная кислота, 70% + 0
Бикарбонат натрия, 10% + + Серная кислота концентрированная - -
Бисульфат натрия, все концентрации + + Мыло + +
Бромид натрия, все концентрации + + Нитрат серебра, все концентрации + 0
Хлорид натрия, все концентрации + + Стеариновая кислота, 100% + +
Цианид натрия, все концентрации + + Стирол, 100% 0 -
Гидроксид натрия (р-р едкого натрия), 5% + - Терпентинол,100% + +
Гидроксид натрия (р-р едкого натрия), 10% 0 - Тетрахлоруглерод, 100% + -
Гидроксид натрия (р-р едкого натрия), 25% 0 - Тетрогидрофуран - -
Гидроксид натрия (р-р едкого натрия), 50% 0 - Толуол, 100% 0 -
Гипохлорид натрия, 20% + 0 Триатаноламин, 100% + 0
Карбонат натрия, 10% + - Трихлорэтилен, 100% - -
Нитрат натрия, все концентрации + + Винилацетат, 100% - -
Нитрит натрия, все концентрации + + Вода (морская) + +
Силикат натрия, все концентрации + + Вода (бассейн) + 0
Сульфат натрия, все концентрации + + Вода (питьевая) + +
Сульфит натрия, все концентрации + + Перикись водорода, 3% + 0
Тиосульфат натрия, все концентрации + + Перикись водорода, 30% + -
Натриевое жидкое стекло, 5% + + Вино +
Натриевое жидкое стекло, 25% + - Винная кислота, все концентрации + +
Хлорид никеля, все концентрации + + Ксилол, 100% + 0
Нитрат никеля, все концентрации + + Хлорид цинка, все концентрации + +
Сульфат никеля, все концентрации + + Сульфат цинка, все концентрации + +
Нитробензол, 100% - - Лимонная кислота, все концентрации + +
